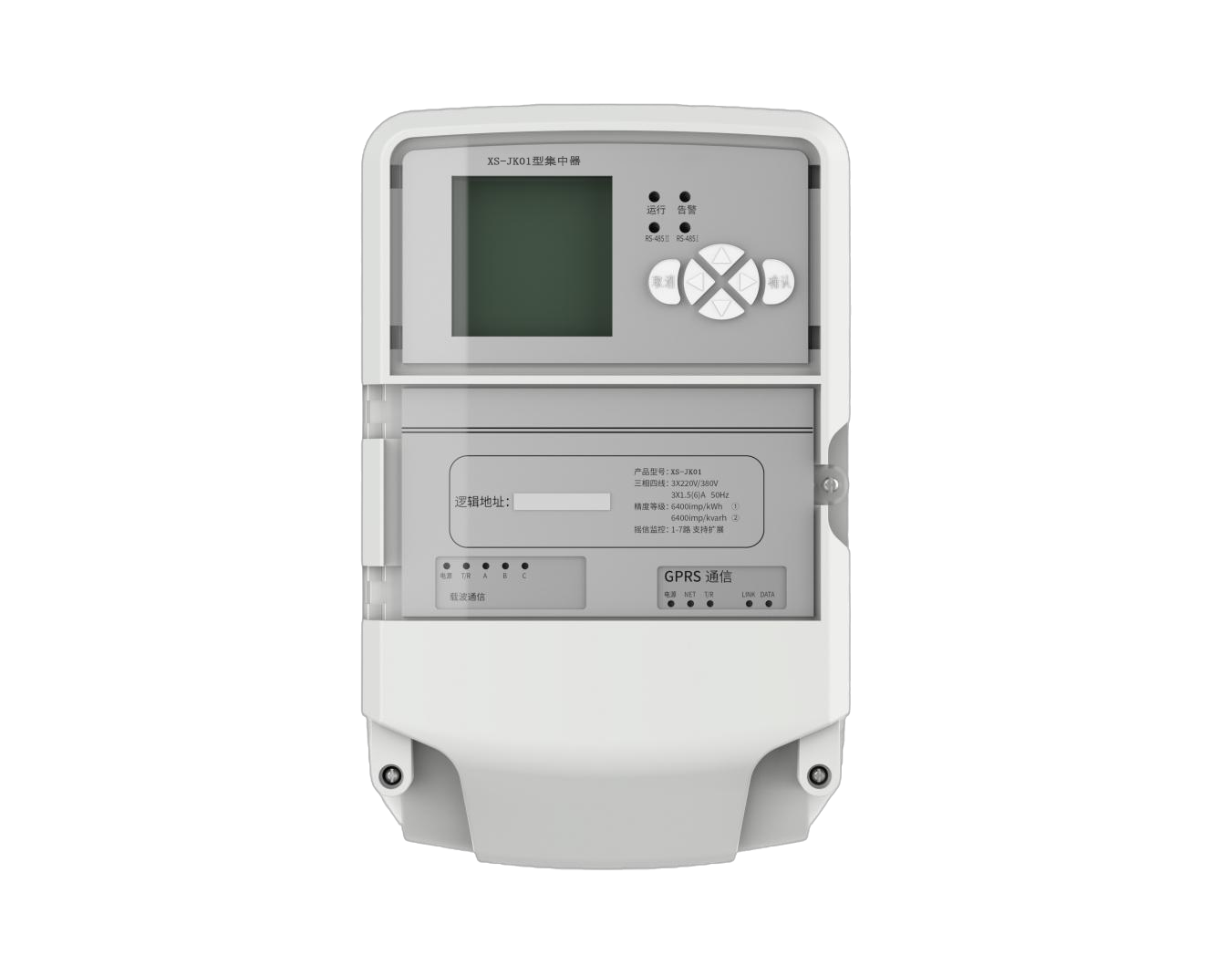

XS-JK01
智能路灯集中器
Smart Street Light Concentrator | GPRS + RS485 + Ethernet
智能路灯控制系统 · 核心汇聚调度枢纽
XS-JK01 型智能路灯集中器是悦斯欣（扬州）科技有限公司面向城市级智慧照明需求自主研发的核心级管控设备，符合 IEC 国际电工委员会相关标准。作为路灯控制系统的"中枢大脑"，集中器向上通过GPRS 公用通讯网或以太网与云平台/手持设备进行数据交换（支持客户端、服务器两种通讯模式），向下通过RS485 串行通信级联组网对管辖范围内的每盏路灯进行精细化管控。
整机采用三相四线制供电（220/380V ±15%），内置7 路独立支路继电器，集成GPS 精准定位校时（标配）、定时控制、经纬度控制、单灯调光、分组管理、数据采集、掉电报警、箱门监测、线缆防盗等全功能。内置高精度 RTC 时钟（精度 ≤0.5s/d）与工业级备用电池，停电维持 8 小时在线，数据断电保存有效期长达 30 年。工作温度范围 -40°C ~ +70°C，全面 EMC 四级防护（静电 8KV / 浪涌 4KV），从容应对严苛户外环境。
| 代码 | 含义 | 说明 |
|---|---|---|
| XS | 品牌前缀 | 昕硕 / 悦斯欣 |
| JK | 集中控制器 | JK=集中控制，DK=路灯控制 |
| 01 | GPRS + 以太网 | 双上行通信制式 |
定时控制
通过定时任务配置，集中器自动按预设时间执行整条线路的路灯合闸/拉闸操作。支持每日多时段、多支路独立定时策略，满足复杂照明调度需求。
经纬度控制
配合 GPS 模块自动获取当地精确经纬度，天文算法精准计算全年日升日落时刻。开关灯时间随季节自动调整，无需人工干预，全年无人值守。
光感控制 选配
外接光线感应器（需选配），根据环境光照强度自动控制整条线路合闸/拉闸。阴雨天自动提前开灯、延后关灯，保障道路照明安全与舒适度。
7 支路独立控制
集中器端 7 个支路继电器独立拉合闸。支持每天任意时刻、任意支路组合的自动控制策略，灵活调度每条照明支路的通断状态。
单灯控制 + 亮度调节
针对任意一盏灯独立开关及亮度调节（0-100%）。同时支持按分组条件批量控制，满足从单灯到整线的全粒度管理需求。
节能控制方案
通过节能任务配置，对各分组路灯定时自动调节亮度或控制开关状态，实现系统级深度节能。支持分时段差异化策略，如深夜降功率运行。
控制箱总供电数据
采集控制箱输入总电压、电流、功率、电量等电气参数，实时上传至后台，支撑配电系统运行状态评估与异常预警。
单灯数据全量采集
每盏路灯的电压、电流、功率、电量独立采集。支持实时数据与历史数据双模式查询，支撑能耗分析、异常诊断与运维决策。
状态量实时采集
实时采集开关位置状态及其它状态信息，发生变位时主动上报后台，无需轮询等待，响应迅速，确保状态同步零延迟。
箱门非法开启报警 选配
配合门磁开关与红外传感器（均需选配），实时检测控制箱箱门状态。非法开箱时即时上报告警，通知管理人员及时处置。
7 路遥信反馈检测
集中器自带7 路输入信号检测，对每一路输出信号进行执行效果验证。异常灭灯、异常亮灯自动报警并精准定位故障支路。端口不足时可通过扩展模块扩容。
线缆防盗 选配
配合线缆防盗器（需选配），对路灯供电线路进行全天 24 小时不间断监护。电缆被盗或异常断开即时触发报警，有效保护线路资产安全。
掉电报警 + 8h 续航
集中器断电时即时触发报警通知后台。内置工业级备用电池，停电后维持设备在线运行长达 8 小时，确保断电期间异常情况可追溯、可记录。
超长数据保存
供电电源中断后，数据和时钟至少保持一个月以上。电源恢复时保存数据不丢失、内部时钟正常运行。数据保存有效期长达 30 年，满足长期审计需求。
GPS 精准定位校时（标配）
内置 GPS 精准定位校时模块（标准配置），将系统时间精确到毫秒级。既满足常规路灯控制精度要求，又可支撑彩灯同步、多集中器协同等高精度时钟场景。同时支持远程手动和自动校时。
全面 EMC 四级防护
符合 IEC 61000 系列标准：静电放电 8KV、高频电磁场 10V/m、电快速瞬变脉冲群 4KV、浪涌电压 4KV。全面抵御户外复杂电磁环境干扰，确保长期稳定运行。
OTA 远程升级
终端可通过远程通信信道实现在线软件升级，无需前往现场即可完成功能迭代与性能优化，大幅降低后期运维成本，持续获取最新特性。
SIM 卡智能管理
可自动抄读 SIM 卡卡号，方便终端维护管理；并能统计与主站的通信流量，支撑运营商资费优化与异常流量监控，降低通信成本。
主站平台
云平台 / 手持设备
策略下发与全局监控
上行信道
GPRS / 以太网
双向数据交换
XS-JK01 集中器
核心控制中枢
策略执行+数据汇聚
下行 RS485 级联
串行总线通信
单灯控制+数据采集
单灯 / 支路
每盏灯独立可控
开关+调光+监测
▲ 上行：GPRS 公用通讯网 或 以太网，支持客户端/服务器双模式。下行：RS485 串行通信级联组网，最多 32 节点，可扩展连接单灯控制器及 485 仪表设备。组网方式：一台集中器管理一条供电回路，下行可接入多台 XS-iot301 单灯控制器，同时可配合 XS-JK04/JK08 回路控制器实现支路级扩展管控。
| 电气参数 | |
|---|---|
| 供电方式 | 三相四线：A(2)/B(5)/C(8)/N(10)；单相供电时火线接 A(2) |
| 额定电压 | 220/380V ±15% |
| 频率范围 | 50Hz -6%~+2% |
| 整机功耗 | 视在功率 ≤15VA，有功功率 ≤10W |
| 支路继电器 | 7 路独立拉合闸控制 |
| 遥信反馈 | 7 路输入信号检测（支持扩展模块扩容） |
| 下行通信 | RS485 级联组网，最多支持 32 节点 |
| 掉电续航 | 内置工业级电池，停电维持 8 小时在线 |
| 数据保存 | 断电后 ≥1 个月，有效期 30 年 |
| 通信与授时 | |
|---|---|
| 上行信道 | GPRS 公用通讯网 + 以太网 双信道 |
| 下行信道 | RS485 串行级联组网 |
| 校时方式 | GPS 精准定位校时（标配）+ 远程手动/自动校时 |
| 时钟精度 | ≤ 0.5s/d（高精度 RTC 实时时钟） |
| SIM 卡管理 | 自动抄读卡号 + 通信流量统计 |
| 远程升级 | 支持 OTA 远程在线软件升级 |
| 环境与可靠性 | |
|---|---|
| 工作温度 | -40°C ~ +70°C |
| 相对湿度 | 10% ~ 100% |
| 静电放电 | 8KV（IEC 61000-4-2） |
| 高频电磁场 | 10V/m（IEC 61000-4-3） |
| 快瞬变脉冲群 | 4KV（IEC 61000-4-4） |
| 浪涌电压 | 4KV（IEC 61000-4-5） |
| 保固服务 | 18 个月免费维修，终身技术支持 |
上方铭板指示灯
运行指示灯：正常上电常亮，隔 1s 闪烁 1 次=平台连接成功
告警指示灯：发生告警事件时点亮 6 秒
485通讯指示灯：外部 485 通讯时状态灯闪烁
有功无功状态灯：暂无状态指示
GPRS 通信模块指示灯
电源灯（红）：模块上电指示灯，红色常亮
NET灯（绿）：网络状态通时绿色亮，每 1s 闪烁 1 次
T/R灯（红绿双色）：红灯闪烁=接收数据；绿灯闪烁=发送数据
LINK灯（绿）：以太网口成功建立连接后常亮
DATA灯（红）：以太网口有数据交换时闪烁
RS485 通信模块指示灯
电源灯（红）：模块上电指示灯
TXD灯（绿）：数据发送状态指示
RXD灯（绿）：数据接收状态指示
LINK灯（绿）：RS485 总线连接状态
安装步骤（7 步完成）
① 断开电源 → ② 固定集中器，打开接线柱盒 → ③ 按接线说明连接各线 → ④ 测量电压是否正常、端子是否紧固，确认无误合上电源 → ⑤ 观察液晶显示是否正常，通信信号是否满格 → ⑥ GPRS NET 绿灯每 1s 闪烁 1 次确认平台上线，手动检测支路控制是否正常 → ⑦ 检查完毕，盖上接线柱盒，清理现场
XS-JK01 智能路灯集中器是城市级路灯照明控制系统的核心汇聚调度设备，广泛应用于市政道路、隧道照明、景观亮化、园区照明、智慧灯杆、高速桥隧、大型社区、工业厂区、港口码头等需要集中管理数百至数千盏路灯的大中型照明工程。一台集中器管理一条供电回路，搭配 XS-iot301 单灯控制器与悦斯欣云平台构成完整的"云-管-端"立体化智慧照明体系，实现从云端到每一盏灯的精细化管控。
| 标准配置（出货包含） | |
|---|---|
| 产品型号 | XS-JK01 |
| 支路控制 | 7 路继电器独立拉合闸 |
| 遥信反馈 | 7 路输入信号检测（支持扩展模块扩容） |
| 上行通信 | GPRS + 以太网 双信道 |
| 下行通信 | RS485 串行级联组网 |
| 校时方式 | GPS 精准定位校时（标配） |
| 供电方式 | 三相四线 220/380V ±15% |
| 备用电池 | 内置工业级电池，停电维持 8 小时在线 |
| 数据保存 | 断电后 ≥1 个月，有效期 30 年 |
| 远程升级 | OTA 远程在线软件升级 |
| 保固服务 | 18 个月免费维修，终身技术支持 |
| 可选配置（选配项，下单时注明） | |
|---|---|
| 门磁开关 | 箱门非法开启检测报警 |
| 红外传感器 | 配合箱门监测使用 |
| 光感探头 | 外接光线感应器，实现光控功能 |
| 线缆防盗器 | 路灯供电线路 24h 防盗监护 |
