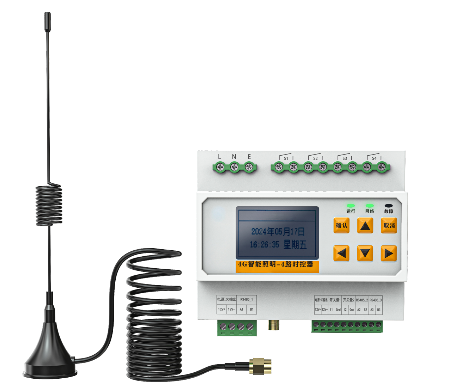

XS-JK04
智能无线远程控制终端
4 路智能照明时控器 | Smart Wireless Remote Control Terminal (4CH)
全新升级 · 四回路智能照明控制核心
XS-JK04 系列是悦斯欣（扬州）科技有限公司研发的新一代多功能智能无线远程控制设备，采用4G Cat.1 无线通信技术实现终端与监控中心无线互联，实现"遥控、遥测、遥信、遥调"灯联网"四遥"功能。用户可通过 Web 端云平台或手机 APP 对每台设备进行实时监控与远程管理。
硬件搭载ARM Cortex-M4 内核 32 位高性能 MCU，进口工业级电路设计；内置双看门狗电路（软件+硬件），杜绝死机风险；内置开关电源模块，适配 AC 85~305V 超宽电压输入，抵御 4KV 浪涌冲击。机身尺寸仅 144 × 90 × 66mm，"小体积、大肚量"，4 路独立继电器输出，每路容量 16A/250VAC，尤其适配改造工程配电箱空间有限的中小型照明项目。
XS-JK04 内置 4 路继电器无源触点输出，每路独立控制，回路间电气相互隔离。单路触点容量 16A / 250VAC（纯阻性负载），模块化设计自由组合，适配大部分路灯照明、景观亮化配电柜接触器配置需求。支持每路 4 段定时设置，可针对不同回路、不同区域实施差异化控制策略。
▲ 每路独立控制，电气隔离 · 每路 4 段定时 · 全部开启/关闭一键操作 · 支持分组控制
定时控制
每路独立 4 段定时设置，内置周计划策略。固定时间与经纬度模式自由组合，全夜灯、半夜灯灵活切换。
GPS 经纬度控制
系统自动 GPS 定位获取经纬度，天文算法精准计算日出日落时刻。开关灯时间随季节自动调整，无需手动输入。
光照度控制 选配
预留光照度采集接口，外接光控探头（选配）实现光辅助控制。阴雨天自动调整，保障道路照明。
光控探头为外置选配件，标准出货不含。设备已预留接口，即插即用。
节假日 + 星期控制
独立节假日策略空间，自由设定任意日期为节假日。周一至周日可单独设定开关策略，一键启用。
综合控制模式
定时 + 经纬度 + 光照度任意组合，叠加节假日与星期策略。管理中心一键下发场景设置。
本地 + 远程手动
支持本地按键手动开关和远程 APP/Web 手动调控。紧急情况可远程一键操控，本地调试方便快捷。
LCD 真彩液晶显示屏
LCD 真彩液晶显示，个性化图标设计。主界面直观呈现时间、各回路状态、通信状态及工作模式。
5 键布局 + 支路直控
上/下/左/右/SET 经典布局。支持单独启停每个支路，也可一键全部开启/关闭。
智能锁屏节能
主界面停留 90 秒无操作自动进入节能模式并锁定。长按 SET 键 3 秒解锁。
用户权限分级
支持多级用户权限设置，区分管理员、操作员、查看者等角色。
远程固件升级 (OTA)
通过 4G 网络远程在线升级固件，无需前往现场即可完成功能迭代。
历史数据记录
完整记录运行数据与操作日志，包含开关灯记录、故障信息，便于分析与追溯。
| 输出端口 | |
|---|---|
| 继电器输出 | 4 路无源触点 |
| 单路触点容量 | 16A / 250VAC（阻性负载） |
| 输出方式 | 模块化设计，自由组合 |
| 回路隔离 | 各回路电气相互隔离 |
| 输入端口 | |
|---|---|
| 开关量输入 ×2 | 1 路箱门检测 + 1 路备用 |
| 光照度接口 ×1 | 外接光照度采集仪（探头选配） |
| 电流采集 ×4 | 1~4 路交流电流采集（选配） |
| 通信接口 | |
|---|---|
| 无线通信 | 4G Cat.1 / GSM / GPRS 全网通 |
| 有线通信 | RS485 × 1，Modbus RTU |
| SIM 卡 | 标准 SIM 卡插槽，即插即用 |
| 云平台协议 | MQTT / TCP / HTTP |
| 管理终端 | Web 云平台 + 手机 APP |
| 人机界面 | |
|---|---|
| 显示屏 | LCD 真彩液晶显示屏 |
| 按键 | 5 键经典布局 |
| 操作界面 | 6 个系统操作界面 |
| 锁屏 | 90s 无操作自动锁屏 |
云平台 / APP
Web端 + APP
远程策略下发
4G Cat.1
全网通通信
双向数据交换
XS-JK04
ARM Cortex-M4
策略执行运算
4 路继电器
无源触点输出
驱动接触器/灯具
照明负载
路灯/景观灯
按策略智能运行
▲ 4G 网络故障自动切换本地离线策略，恢复后自动回网。断电后通电自动恢复上一次控制模式。支持分组控制与远程场景一键下发，实现 4 路负载精细化管理。
| 电气参数 | |
|---|---|
| 工作电压范围 | AC 85 ~ 305V 50/60Hz |
| 额定功耗 | < 5W |
| 输出回路数量 | 4 路继电器无源触点 |
| 单路触点容量 | 16A / 250VAC（阻性负载） |
| 回路隔离方式 | 各回路电气相互隔离 |
| 交流电流采集 | 1~4 路（选配） |
| 开关量输入 | 2 路（箱门检测 + 备用） |
| 光照度采集接口 | 1 路（探头选配） |
| 浪涌防护 | 4KV 浪涌冲击抵抗 |
| 断电记忆 | 断电后保存模式，通电自动恢复 |
| 本地离线策略 | 4G 故障自动切换本地运行 |
| 通信参数 | |
|---|---|
| 无线网络 | 4G Cat.1 / GSM / GPRS 全网通 |
| 有线通信 | RS485 × 1，Modbus RTU |
| SIM 卡 | 标准 SIM 卡插槽，即插即用 |
| 云平台协议 | MQTT / TCP / HTTP |
| 管理端 | Web 云平台 + 手机 APP |
| 远程升级 | 支持 OTA 远程固件在线升级 |
| 物理与硬件特性 | |
|---|---|
| 外形尺寸 | 144 × 90 × 66 mm |
| 处理器 | ARM Cortex-M4 内核 32 位 MCU |
| 显示屏 | LCD 真彩液晶显示屏 |
| 操作按键 | 5 键经典布局 |
| 实时时钟 | 高精度 RTC，年误差 < 1 分钟 |
| 防护机制 | 双看门狗（软件 + 硬件） |
| 安装方式 | 导轨安装 / 壁挂安装 |
自动模式
回路跟随定时/经纬度/光照度策略自动执行开关灯。系统默认推荐模式。
常闭模式
回路保持常接通（亮灯）。适用于检修照明、应急照明、临时活动保障等场景。
常开模式
回路保持常断开（关灯）。适用于节能管控、白天检修、长期闲置回路等场景。
恢复出厂设置
一键恢复出厂默认参数，适用于设备迁移、重新部署或参数异常时快速复位。
超宽电压范围
AC 85~305V 全电压适配，内置开关电源，轻松应对电网波动。
双看门狗保护
软件+硬件双路守护，杜绝死机风险，可靠性远超单看门狗方案。
小体积高集成
144×90×66mm 紧凑机身，"小体积、大肚量"，完美适配改造工程配电柜。
多协议全兼容
4G Cat.1 + RS485，支持 Modbus/MQTT/TCP/HTTP 多协议。
模块化回路设计
4 路继电器模块化设计，回路间电气隔离，独立控制不同类型的灯具。
双端智能管控
Web云平台 + 手机APP 双端协同，远程调参即时生效。
高精度 RTC 时钟
年计时误差不超过 1 分钟，确保定时策略精确可靠执行。
断电记忆保护
通电自动恢复上一次控制模式，无需人工重新配置。
网络离线自治
4G故障自动切换本地策略，恢复后无缝回网，无需人工干预。
箱门故障检测
实时检测配电箱箱门状态，非法开启即时上报故障至监控中心。
多场景预设切换
全夜灯、半夜灯、节假日、应急照明等多种场景模式一键切换。
易安装易维护
兼容性强，导轨/壁挂双安装方式，降低施工与维护成本。

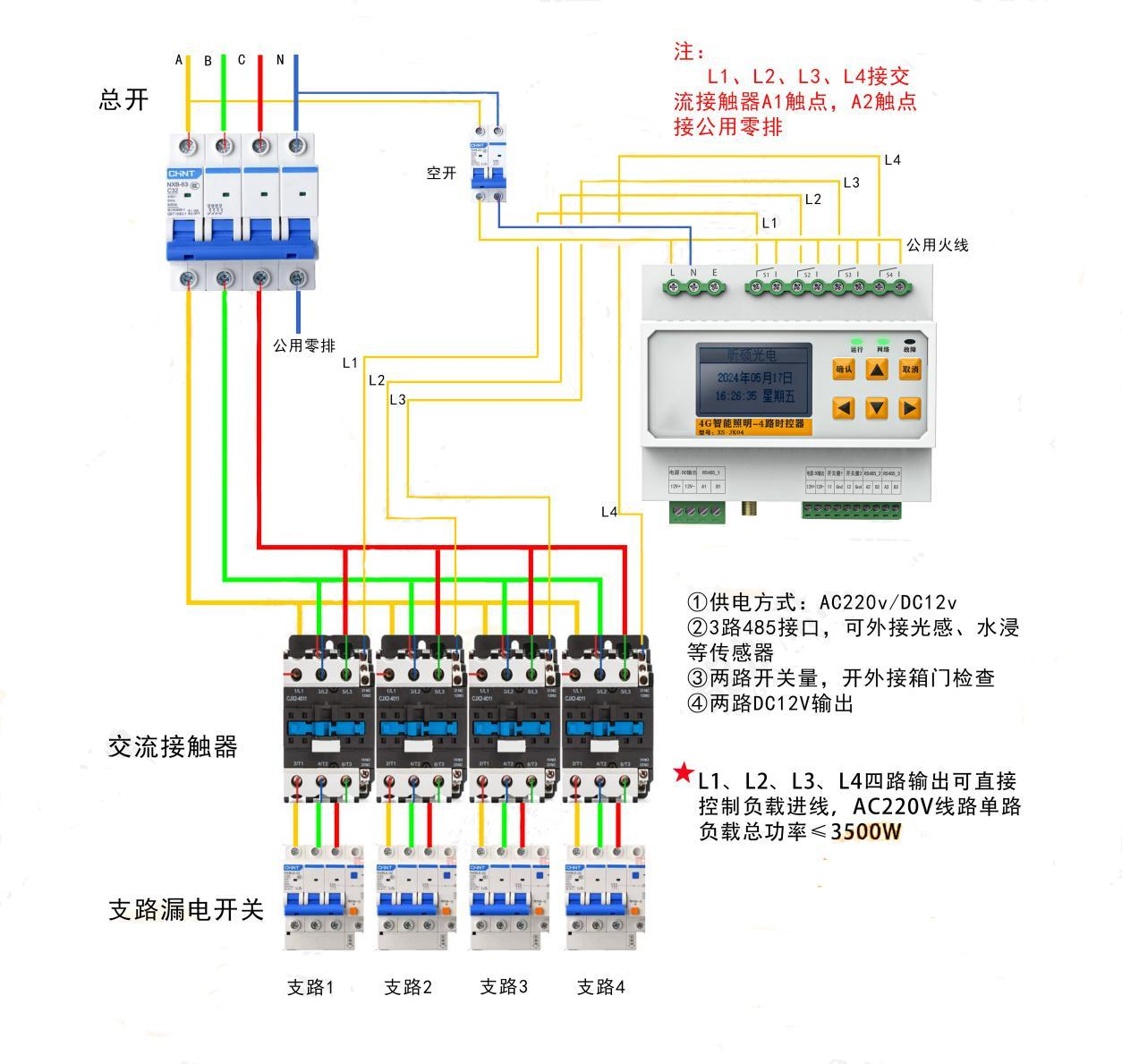

▲ XS-JK04 4 路智能无线远程控制终端接线示意图
接线前请确认电源已断开。继电器输出为无源触点，需外接电源驱动接触器/灯具。各回路电气相互隔离，可独立控制不同灯具类型或区域。
广泛应用于市政路灯、隧道照明、景观亮化、公园广场、体育场馆、机场港口、园区道路、智慧灯杆、商业街区、大型社区等需要按照时间、经纬度、光照度策略自动控制开关灯的中小型室外照明运营场所。支持多台设备组网接入同一云平台，实现区域级智慧照明集中管控。
| 参数 | XS-JK04 | XS-JK08 |
|---|---|---|
| 输出回路 | 4 路 | 8 路 |
| 电流采集 | 1~4 路 | 1~8 路 |
| 外形尺寸 | 144×90×66mm | 179×87×59mm |
| 单路触点容量 | 16A/250VAC | 16A/250VAC |
| 工作电压 | AC85~305V | AC85~305V |
| 无线通信 | 4G Cat.1 全网通 | 4G Cat.1 全网通 |
| 有线通信 | RS485 × 1 | RS485 × 1 |
| 处理器 | ARM Cortex-M4 | ARM Cortex-M4 |
| 显示屏 | LCD 真彩液晶屏 | LCD 真彩液晶屏 |
| 控制方式 | 定时/经纬/光控/综合 | 定时/经纬/光控/综合 |
| 适用场景 | 中小型照明项目 | 大中型照明项目 |
| 标准配置（出货包含） | |
|---|---|
| 产品型号 | XS-JK04 |
| 输出回路 | 4 路继电器无源触点，16A/250VAC |
| 无线通信 | 4G Cat.1 全网通模块（SIM卡自备） |
| 有线通信 | RS485 × 1，Modbus RTU 协议 |
| 开关量输入 | 2 路（箱门检测 + 备用扩展） |
| 光照度接口 | 1 路接口（已预留，探头需另购） |
| 显示与操作 | LCD 真彩液晶屏 + 5 键按键面板 |
| 云平台服务 | 免费接入 Web + APP 管理平台 |
| 外形尺寸 | 144 × 90 × 66 mm |
| 安装方式 | 导轨安装 / 壁挂安装 |
| 可选配置（选配项，下单时注明） | |
|---|---|
| 光控探头 | 外置光照度采集探头，即插即用 |
| 电流采集模块 | 1~4 路交流电流数据采集与远程监测 |
| 平台与售后 | |
|---|---|
| 云平台 | 免费账号，支持多设备集中管理 |
| APP | iOS / Android 双端，免费下载 |
| 固件升级 | OTA 远程在线升级，持续迭代 |
| 保修服务 | 按公司售后政策执行，详询销售经理 |
