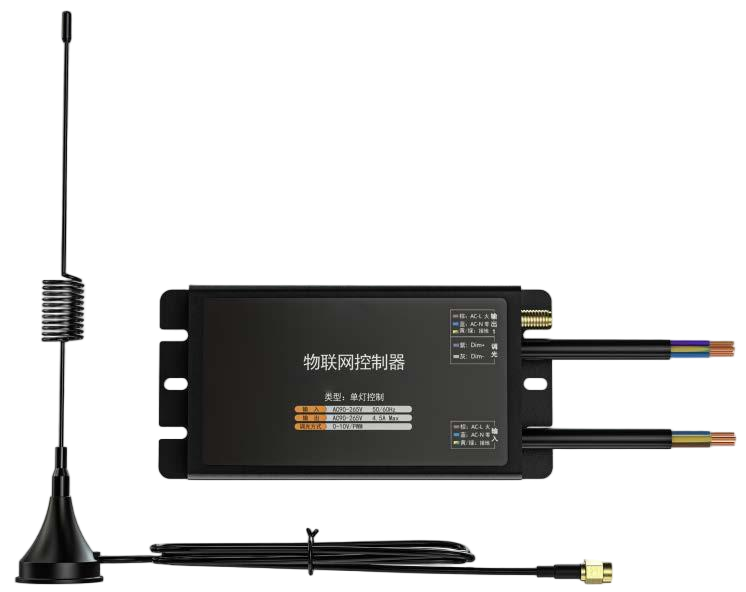

XS-iot301
单灯控制器
Smart Single Lamp Controller | 4G Cat.1 + RS485 + 调光 + 电量监测
每盏路灯的智慧"神经元"
XS-iot301 是悦斯欣（扬州）科技有限公司研发的新一代智能单灯控制器，作为智慧照明体系最末端的执行与感知节点，通过4G Cat.1 无线通信或RS485 串行级联总线与集中器/云平台互联，实现对单盏路灯的独立开关控制、0-10V / PWM 双模智能调光（0-100%）以及电压、电流、有功功率、功率因数、累计电量等全参数实时监测。
采用ARM Cortex-M4 内核高性能 MCU，工业级宽温设计，IP66 高防护等级，可直接安装于路灯灯杆内部或灯具腔体。支持 AC 85~305V 超宽电压输入，适配各类 LED 路灯电源。具备故障自动检测上报、通信中断本地离线策略运行、RS485 级联通信扩展等功能，配合 XS-JK01 集中器与悦斯欣云平台，构建从单灯到城市级的完整"云-管-端"智慧照明管控体系。
单灯独立开关控制
对每盏路灯实现独立远程开关控制，响应集中器或云平台下发的开关指令，毫秒级执行。通信中断时自动按本地预设策略运行，保障照明不中断。
0-10V / PWM 双模调光
同时支持0-10V 模拟调光及 PWM 数字调光两种模式，亮度 0-100% 连续可调。根据时段、环境亮度等策略自动调节，实现按需照明、深度节能。
全电量实时监测
实时采集电压、电流、有功功率、功率因数、累计电量等全参数。数据上传至集中器或云平台，支撑能耗分析、故障诊断与运维决策。
故障自动检测上报
自动检测灯具故障（灭灯/异常亮灯）、电源异常、通信中断等状态。发生异常时主动上报告警至云平台，实现精准运维、快速响应。
RS485 级联通信扩展
支持 RS485 串行级联组网，可作为通信扩展节点延长总线覆盖距离。适用于长距离、多灯杆的复杂道路拓扑场景，支持多节点级联。
本地离线策略运行
与集中器或云平台通信中断时，自动按预设本地控制策略独立运行（如定时开关、固定亮度等）。通信恢复后自动同步状态与数据。
悦斯欣云平台
Web + APP
全局策略管控
XS-JK01 集中器
线路级汇聚调度
GPRS + RS485
RS485 级联总线
下行信道
串行通信组网
XS-iot301
单灯控制器
开关+调光+监测
LED 路灯
每盏灯独立可控
亮度 0-100% 可调
▲ XS-iot301 单灯控制器是整个智慧照明体系中最末端的执行与感知单元。每盏路灯配备一台，上行通过 RS485 级联总线或 4G Cat.1 无线与 XS-JK01 集中器通信，集中器汇聚数据后通过 GPRS/以太网上传悦斯欣云平台。实现从云端到每一盏灯的"灯灯可控、灯灯可测、灯灯可调"。
| 电气参数 | |
|---|---|
| 工作电压 | AC 85 ~ 305V / 50/60Hz |
| 额定功耗 | < 3W |
| 输出方式 | 继电器开关 + 调光信号输出 |
| 调光接口 | 0-10V 模拟量 / PWM 数字量 双模 |
| 调光范围 | 0 ~ 100% 连续可调 |
| 触点容量 | 10A / 250VAC |
| 电量监测 | 电压/电流/有功功率/功率因数/累计电量 |
| 浪涌防护 | 4KV 浪涌冲击抵抗 |
| 通信与环境参数 | |
|---|---|
| 无线通信 | 4G Cat.1 全网通 |
| 有线通信 | RS485 串行级联组网 |
| 通信协议 | Modbus RTU / MQTT / TCP |
| 远程升级 | 支持 OTA 远程固件升级 |
| 防护等级 | IP66（完全防尘+强力喷水防护） |
| 工作温度 | -40°C ~ +70°C |
| 安装方式 | 灯杆内部固定 / 灯具腔体安装 |
XS-iot301 单灯控制器是智慧照明系统的最末端执行与感知单元，广泛应用于市政道路、隧道照明、景观亮化、园区道路、智慧灯杆、高速桥隧、停车场、工业厂区等需要精细化独立管控每一盏路灯的智能化照明项目。每盏路灯配备一台 iot301，配合 XS-JK01 集中器与悦斯欣云平台，构成完整的"云-管-端"三层智慧照明架构，实现真正的"灯灯可控、灯灯可测、灯灯可调"。
| 层级 | 产品型号 | 定位 | 关键能力 |
|---|---|---|---|
| 末端执行 | XS-iot301 | 单灯控制器 | 单灯开关+调光+全电量监测 |
| 回路控制 | XS-JK04 | 4路远程控制终端 | 4回路独立+定时/经纬/光控 |
| 回路控制 | XS-JK08 | 8路远程控制终端 | 8回路独立+定时/经纬/光控 |
| 线路汇聚 | XS-JK01 | 智能路灯集中器 | GPRS+RS485+7支路+单灯管控 |
| 标准配置 | |
|---|---|
| 产品型号 | XS-iot301 |
| 控制方式 | 单灯独立开关 + 0-10V/PWM 双模调光 |
| 调光范围 | 0 ~ 100% 连续可调 |
| 电量监测 | 电压/电流/功率/功率因数/电量 |
| 通信方式 | 4G Cat.1 全网通 + RS485 级联组网 |
| 防护等级 | IP66 |
| 推荐配套产品 | |
|---|---|
| XS-JK01 | 智能路灯集中器（线路级汇聚管控） |
| XS-JK04 | 4路远程控制终端（回路级独立控制） |
| XS-JK08 | 8路远程控制终端（回路级独立控制） |
